1. اختبار سرير الأظافر

تتضمن هذه الطريقة استخدام مجسات محملة بنابض متصلة بكل نقطة اختبار على لوحة الدائرة. توفر النوابض 100-200 جم من الضغط عند كل نقطة اختبار لضمان الاتصال المناسب. ويشار إلى هذه المجسات، التي يتم ترتيبها معًا، باسم "سرير المسامير". يمكن إجراء البرمجة، التي يتم التحكم فيها عن طريق برنامج الاختبار، على نقاط الاختبار وإشارات الاختبار. ومن الناحية العملية، يتم تركيب المجسات المطلوبة فقط لاختبار نقاط محددة. في حين أن اختبار طبقة المسامير يمكن أن يختبر جانبي لوحة الدائرة في نفس الوقت، فمن المستحسن أن تكون جميع نقاط الاختبار على جانب اللحام من اللوحة عند تصميم ثنائي الفينيل متعدد الكلور. تعد معدات اختبار سرير الأظافر باهظة الثمن ويصعب صيانتها. يعتمد اختيار ترتيبات المسبار على تطبيقاتها المحددة.

يتكون معالج الشبكة الأساسي للأغراض العامة من لوح مثقوب بمراكز دبوس تبلغ 100 أو 75 أو 50 مل. تعمل هذه المسامير بمثابة مجسات وتقوم بإجراء اتصالات ميكانيكية مباشرة من خلال الموصلات أو العقد الموجودة على لوحة الدائرة. إذا كانت وسادات اللحام الموجودة على لوحة الدائرة تتطابق مع شبكة الاختبار، يتم وضع أفلام بوليميد مثقوبة قياسية بين الشبكة ولوحة الدائرة لإجراء فحص محدد. يتم تحقيق اختبار الاستمرارية من خلال الوصول إلى نقاط نهاية الشبكة، والتي تم تعريفها على أنها إحداثيات xy لمنصات اللحام. بهذه الطريقة، يتم الانتهاء من الاختبار المستقل. ومع ذلك، فإن قرب المجسات يحد من كفاءة اختبار سرير الأظافر.

2. الفحص البصري للوحات الدوائر الكهربائية

نظرًا لصغر حجم لوحات الدوائر الإلكترونية وبنيتها المعقدة، فإن معدات المراقبة المتخصصة ضرورية لفحصها. عادة، يتم استخدام مجاهر الفيديو المحمولة لمراقبة هيكل اللوحة. باستخدام كاميرا فيديو مجهرية، يمكن رؤية الهيكل المجهري للوحة الدائرة بوضوح وبشكل حدسي. هذا النهج يسهل إلى حد كبير تصميم لوحة الدائرة وفحصها. تُستخدم مجاهر الفيديو المحمولة مثل MSA200 وVT101 بشكل شائع في أرضيات المصانع نظرًا لراحتها، مما يسمح بالمراقبة في الوقت الفعلي والفحص الفوري والمناقشات التعاونية، مما يجعلها متفوقة على المجاهر التقليدية.

3. طريقة اختبار الإبرة الطائرة ذات المسبار المزدوج

يعمل جهاز اختبار المسبار الطائر بشكل مستقل عن آثار الأقدام المثبتة على التركيبات أو الدعامات. في هذا النظام، يتم تركيب مسبارين أو أكثر على رؤوس مغناطيسية صغيرة قابلة للحركة بحرية في المستوى xy، مع التحكم المباشر في نقاط الاختبار بواسطة بيانات CADI Gerber. يمكن أن تتحرك المجسات المزدوجة في نطاق حوالي 4 مل من بعضها البعض. يمكن لهذه المجسات أن تتحرك بشكل مستقل، دون أي قيود حقيقية على مدى قربها من بعضها البعض. تعتمد أجهزة الاختبار المجهزة بجهازين متحركين على شكل ذراع على قياس السعة. يتم وضع لوحة الدائرة بقوة على طبقة عازلة أعلى لوحة معدنية، لتكون بمثابة اللوحة الأخرى للمكثف. إذا كان هناك ماس كهربائي في الدائرة، فإن السعة ستكون أعلى مما كانت عليه عند نقطة معينة. إذا كانت هناك دائرة مفتوحة، فإن السعة ستنخفض. هذه الطريقة أبطأ ولكنها تظل خيارًا قابلاً للتطبيق بالنسبة للمصنعين الذين يتعاملون مع إنتاجية منخفضة من لوحات الدوائر المعقدة.

لاختبار اللوحة العارية، تتوفر أدوات متخصصة. البديل الفعال اقتصاديًا هو استخدام أداة عالمية، على الرغم من التكلفة الأولية المرتفعة مقارنة بالأدوات المتخصصة. يتم تعويض هذه التكلفة عن طريق تقليل تكاليف الإعداد الفردية. بالنسبة للشبكات القياسية، تبلغ الشبكة القياسية للمكونات المحتوية على الرصاص والشبكات القياسية لجهاز التثبيت على السطح 2.5 مم. في هذه الحالة، يجب أن تكون منصات الاختبار أكبر من أو تساوي 1.3 ملم. بالنسبة لشبكات Imm، يجب تصميم لوحة الاختبار لتكون أكبر من 0.7 ملم. إذا كانت الشبكة أصغر، تصبح دبابيس الاختبار أصغر وأكثر هشاشة، مما يجعلها عرضة للتلف. ومن ثم، فمن المستحسن اختيار شبكات أكبر من 2.5 ملم. إن الجمع بين جهاز اختبار عالمي (اختبار الشبكة القياسية) وجهاز اختبار المسبار الطائر يضمن إجراء اختبار دقيق وفعال من حيث التكلفة للوحات الدوائر عالية الكثافة.

وهناك نهج آخر موصى به وهو استخدام جهاز اختبار المطاط الموصل، والذي يمكن استخدامه للكشف عن النقاط المنحرفة عن الشبكة. ومع ذلك، فإن الاختلافات في ارتفاع وسادات اللحام بسبب معالجة تسوية الهواء الساخن قد تعيق توصيل نقاط الاختبار."

لماذا يمكن لشركة Tecoo توفير خدمات معقدةتجميع ثنائي الفينيل متعدد الكلورخدمات التصنيع ؟ ليس لدينا فقط القدرة الإنتاجية الراقية ولكن أيضًاطرق اختبار موثوقة.

وحدة كاشف الدخان

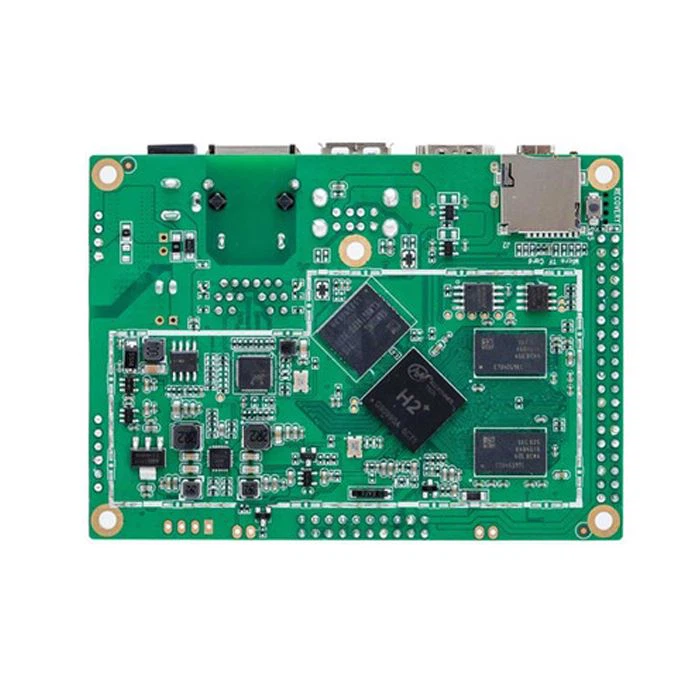

اللوحة الأم الصناعية

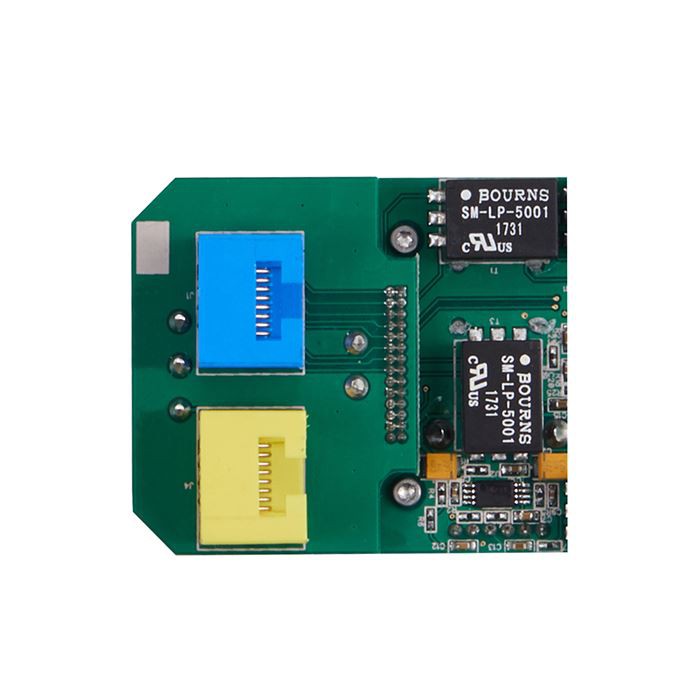

لوحة مضخم الصوت الرقمي

انترنت الأشياء

جهاز طبي

كيفية اكتشاف الأخطاء في لوحة الدائرة بسرعة؟

• فحص حالة المكون

عند التعامل مع لوحة دوائر معيبة، فإن الخطوة الأولى هي إجراء فحص بصري بحثًا عن أي تلف واضح في المكونات. يتضمن ذلك فحص المكثفات الإلكتروليتية المحروقة أو المنتفخة والمقاومات المحترقة وأجهزة الطاقة التالفة.

فحص لحام لوحة الدائرة

ابحث عن علامات التشوه أو الالتواء في لوحة الدوائر المطبوعة. افحص وصلات اللحام بحثًا عن أي علامات انفصال أو جسور لحام واضحة. تحقق مما إذا كانت الرقاقة النحاسية الموجودة على لوحة الدائرة قد ارتفعت أو تحولت إلى اللون الأسود بسبب الاحتراق.

• تحقق من اتجاه المكون

تأكد من أن المكونات مثل الدوائر المتكاملة والثنائيات ومحولات إمداد الطاقة موجهة ومدخلة بشكل صحيح.

المكونات الإلكترونية مفقودة



• إجراء الاختبارات الأساسية للمقاومات والمكثفات والمحاثات

استخدم مقياسًا متعددًا لإجراء اختبار أساسي على المكونات المشتبه في وجود مشكلات ضمن نطاق القياس الخاص بها. ابحث عن مؤشرات مثل زيادة المقاومة، والدوائر القصيرة، والدوائر المفتوحة، والتغيرات في السعة أو الحث.

• إجراء اختبار الطاقة

إذا لم يتم حل المشكلات من خلال الملاحظات والاختبارات الأولية، فانتقل إلى الاختبار المعزز. ابدأ بالتحقق من الأداء السليم لمصدر الطاقة على لوحة الدائرة. تحقق من عدم وجود خلل في مصدر طاقة التيار المتردد، وإخراج المنظم، وشكل موجة الإخراج لتبديل مصادر الطاقة.

• إعادة البرمجة

بالنسبة للوحات التي تحتوي على عناصر قابلة للبرمجة مثل وحدات التحكم الدقيقة، ووحدات DSP، وCPLDs، فكر في إعادة برمجتها للتخلص من أخطاء الدائرة المحتملة الناتجة عن التنفيذ غير الطبيعي للبرنامج.

• الإصلاحات القائمة على القطاع

إذا لم تسفر الخطوات المذكورة أعلاه عن حل، فستحتاج إلى تحديد وحدة الدائرة المعيبة بناءً على عطل الدائرة وإصلاحها بشكل أكبر باتباع مخططات التصميم.
