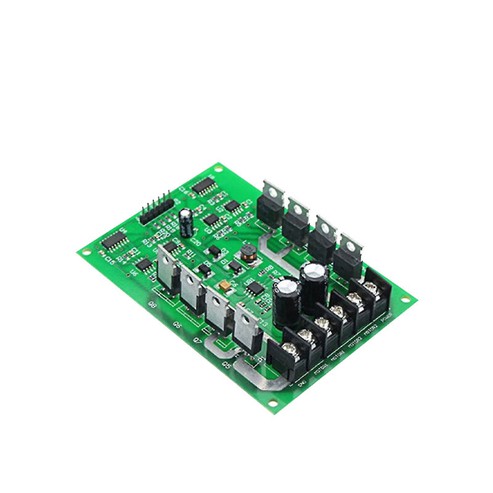

وحدة تشغيل محرك تيار مستمر على شكل جسر H لسيارة الروبوت

وحدة تشغيل محرك التيار المستمر Tecoo H-Bridge لسيارة الروبوت هي مكون أساسي للتحكم في حركة محركات التيار المستمر في كلا الاتجاهين (إلى الأمام والخلف) مع التحكم في السرعة. تكوين H-Bridge: H-Bridge عبارة عن دائرة إلكترونية تسمح بتشغيل المحرك في أي اتجاه من خلال التحكم في قطبية الجهد المطبق عليه. يتكون من أربعة عناصر تبديل (ترانزستورات أو MOSFETs) مرتبة في تكوين على شكل H. التحكم في المحرك: توفر وحدة H-Bridge الدوائر اللازمة للتحكم في اتجاه دوران وسرعة محركات التيار المستمر. من خلال التحكم في الجهد والقطبية المطبقة على أطراف المحرك، فإنه يمكّن المحرك من التحرك للأمام أو للخلف أو التوقف. التحكم المزدوج في المحرك: تم تصميم العديد من وحدات H-Bridge للتحكم في محركين للتيار المستمر في وقت واحد، مما يجعلها مثالية للاستخدام في سيارات الروبوت حيث يتم استخدام محركين عادةً للدفع (محرك واحد لكل عجلة). دعم PWM (تعديل عرض النبضة): يمكن استخدام إشارات PWM للتحكم في سرعة المحركات. غالبًا ما تتضمن وحدة H-Bridge دبابيس إدخال PWM، مما يسمح بالتحكم الدقيق في السرعة من خلال تغيير دورة عمل إشارة PWM. حماية التيار: لمنع تلف المحركات والوحدة نفسها، تتضمن العديد من وحدات H-Bridge ميزات مثل حماية التيار الزائد والإغلاق الحراري. توافق المستوى المنطقي: تم تصميم الوحدة عادةً لتكون متوافقة مع إشارات المستوى المنطقي من وحدات التحكم الدقيقة مثل Arduino أو Raspberry Pi، مما يسهل دمجها في مشاريع السيارات الروبوتية. التنوع: بالإضافة إلى السيارات الروبوتية، يمكن استخدام وحدات H-Bridge في مجموعة واسعة من التطبيقات التي تتطلب التحكم ثنائي الاتجاه في محركات التيار المستمر، بما في ذلك الروبوتات والأتمتة والأجهزة الآلية.
